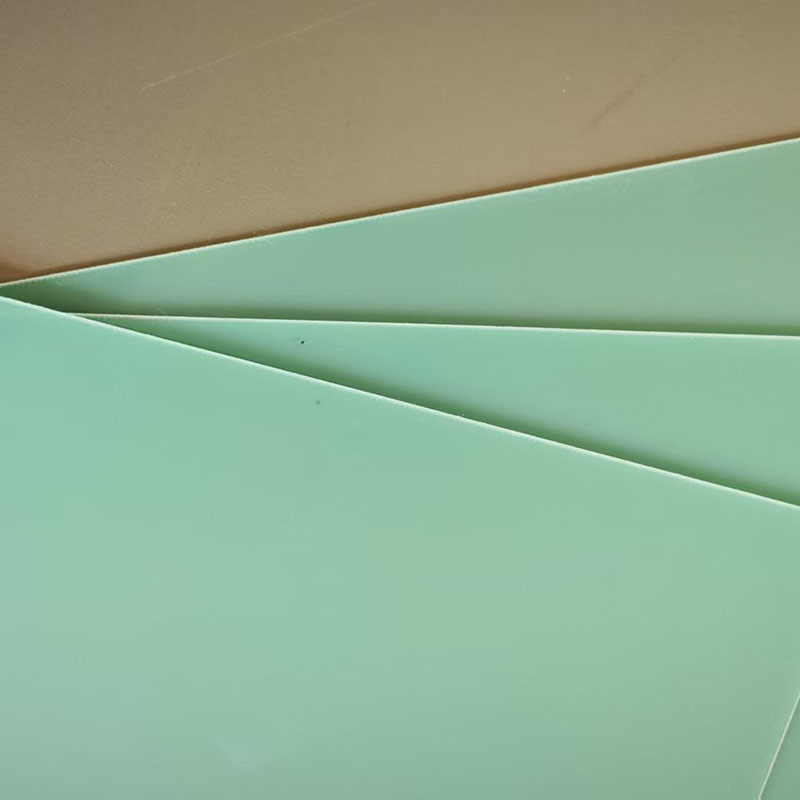

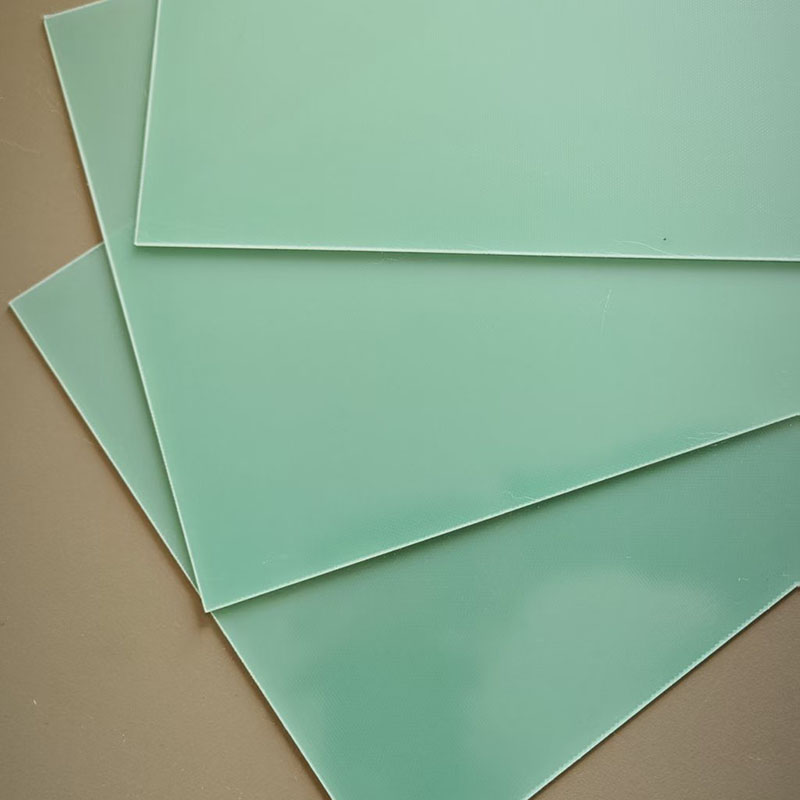

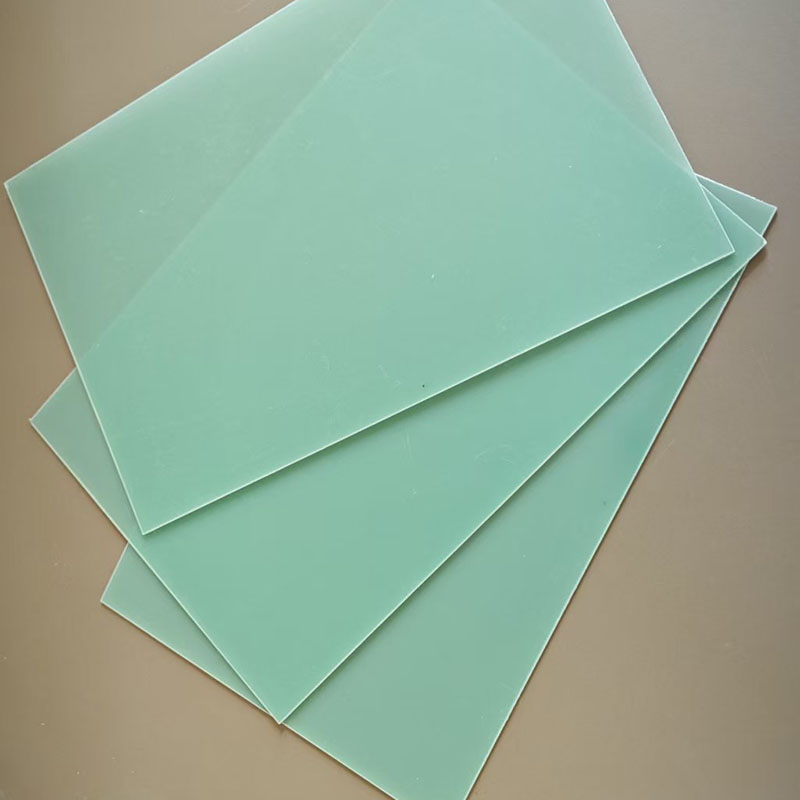

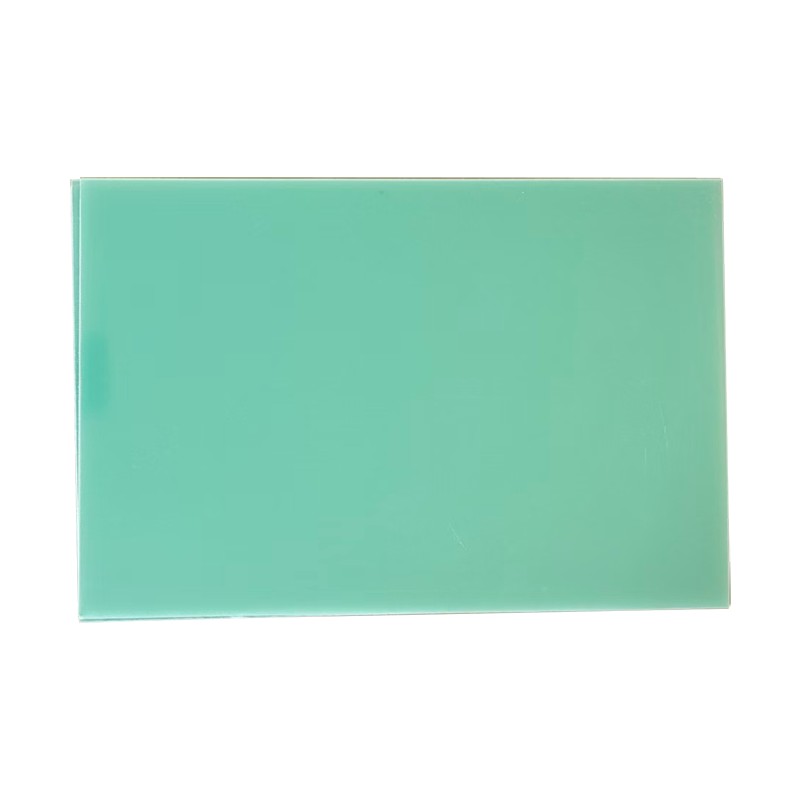

Elektromos szigetelés A Hanyao gyár által szállított FR4 epoxi üvegszálas lap egy kompozit laminált anyag, amelyet elektronikus minőségű üvegszálas szövet (E-Glass) impregnálásával készítenek epoxigyantával ragasztóként, és melegsajtolással kikeményítik. Jellemzően áttetsző sárgától átlátszatlan zöldig (színe a sárgától), de más színekben is kapható, égésgátló, epoxid és ep. A felület sima.Az FR4 epoxi üvegszálas lemez kiváló mechanikai tulajdonságokkal, dielektromos tulajdonságokkal és hőstabilitással rendelkezik.
Az üvegszálas szövet nagy mechanikai szilárdságot biztosít, így ellenáll a hajlításnak és deformációnak, valamint kiváló tartást és rögzítést biztosít az elektronikus alkatrészeknek. Méretváltozásai minimálisak különféle környezeti feltételek mellett (például a hőmérséklet és a páratartalom ingadozása), biztosítva az áramkör pontosságát.Az FR-4 epoxi tábla nagy szilárdságú, nagy szigetelőképességű, égésgátló, hőálló, könnyen feldolgozható és olcsó kompozit mérnöki anyag. Ez a merev nyomtatott áramköri lapok gyártásában használt elsődleges anyag, amely támogatja a teljes modern elektronikai ipart.
| Tétel | Paraméter neve | Követelmények | Vizsgálati módszer |
| Mechanikai tulajdonságok | Sűrűség | 1,80-1,90 g/cm³ | - |
| Hajlító erő | ≥ 400 MPa | IPC-4101 / GB/T 4722 | |
| Szakítószilárdság | ≥ 300 MPa | IPC-4101 | |
| Rugalmassági modulus | ≥ 20 GPa | - | |
| Poisson-arány | ~0,18 | - | |
| Termikus tulajdonságok | Hosszú távú hőállóság | 130-150 °C | - |
| hőtorzulási hőmérséklet | ≥ 130 °C | ASTM D648 | |
| Üvegesedési hőmérséklet | 130-180 °C (Tg) Közép Tg: 135-150 °CH Magas Tg: 170-180 °C | DSC / TMA | |
| Hőbomlás Hőmérséklet | > 320 °C (Td5%) | TGA | |
| Lineáris tágulási együttható | 13-18 ppm/°C (X-Y tengely)60-80 ppm/°C (Z tengely | IPC-TM-650 | |
| Hővezetőképesség | 0,2-0,3 W/(m·K) | ASTM C177 | |
| Elektromos tulajdonságok | Dielektromos szilárdság | ≥ 40 kV/mm | ASTM D149 |
| Térfogat-ellenállás | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Felületi ellenállás | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Relatív permittivitás | 4,2–4,8 (1 MHz / 1 GHz) | ASTM D150 | |
| Dielektromos veszteségi tényező | 0,015–0,025 (1 MHz / 1 GHz) | ASTM D150 | |
| Égésgátlás és egyéb tulajdonságok | Égésgátló fokozat | UL 94 V-0 |
|
| Higroszkóposság | 0,1% - 0,2% (Az elektromos tulajdonságok és a Tg csökken a vízfelvétel után.) | ASTM D570 | |
| Vegyi ellenállás | Kiváló |
|
|
| Feldolgozhatóság | Kiváló |
|
Felelősség kizárása: A leírt teljesítményadatok, paraméterek és jellemzők tipikus értékek meghatározott vizsgálati körülmények között, és a tényleges alkalmazásoktól függően változhatnak. Ezek nem jelentenek garanciát vagy garanciát a teljesítményre minden körülmények között. A felhasználók felelőssége ellenőrizni, hogy a termék alkalmas-e az általuk tervezett felhasználásra.
1.Electrical Insulation FR4 Epoxy Fiberglass Sheet is able to withstand temperature upto 130℃.
2. Lángállósága UL 94-V0.
3. Kiváló mechanikai szilárdsággal rendelkezik, és az üvegszálas szövet rendkívül nagy szilárdságot és méretstabilitást biztosít, így alkalmas szerkezeti és tartóelemként.
4. Nagy szigetelési ellenállással, nagy térfogati ellenállással és nagy felületi ellenállással rendelkezik, amely hatékonyan leválasztja az áramot és megakadályozza a rövidzárlatokat.
5. Elosztószekrényként használják, a kapcsolóberendezés gyűjtősín-szigetelő válaszfalakat, tartókat, ívoltó rácsokat vagy szigetelő válaszfalakat, kereteket és támaszokat tartalmaz a transzformátorokban
