Ha egy olaj típusú transzformátor meghibásodik, a fő ok egyszerűnek tűnhet – túlmelegedés, szigetelés meghibásodása vagy hirtelen kioldás. A valóságban a szilárd szigetelés gyakran a „néma szorzó” a színfalak mögött: befolyásolja a dielektromos szilárdságot, a termikus öregedést, mechanikai stabilitás rövidzárlati erők hatására, és hogy az olajrendszer mennyire marad tiszta és száraz az évek során.
Ez a cikk lebontja, hogy mitElektromos szigetelő anyagok az olaj típusú transzformátorokonvalójában nem, ahol a vásárlók és a mérnökök leggyakrabban megégnek (szó szerint és pénzügyileg), és hogyan válasszunk olyan anyagokat, amelyek túlélik a gyártást, szállítást, szárítást, olajos impregnálás és hosszú távú működés. Ezenkívül kap egy beszerzésre kész ellenőrzőlistát, egy összehasonlító táblázatot és egy hibaelhárítást is szakasz, amely segít összekapcsolni a tüneteket az anyagi szintű okokkal.
1. fájdalompont: „Ugyanaz a név, más a teljesítmény.”
Két anyagot lehet hasonlóan címkézni (például „préskarton”), de sűrűségük egyenletessége, szennyeződési szintje vadul különbözik, nedvességtartalom és nyomószilárdság. Ezek a különbségek később egyenetlen olajimpregnálással, helyi forró pontokkal, ill részleges kisülés éles széleken.
2. fájdalompont: „A bejövő ellenőrzésen átment, majd nem sikerült összeszerelni.”
A szilárd szigetelés érzékeny a kezelésre. A tiszta tábla szennyeződésforrássá válhat, ha poros berendezésen vágják, nedves levegőn tárolva, vagy az alapvető tisztasági ellenőrzések nélkül megérintve – különösen a szárítás és a vákuum-olajozás előtt.
3. fájdalompont: „A termikus sáv elfogyott.”
Ha a szigetelőrendszert áruként kezelik, a transzformátor hőmagasságot veszíthet. Egyszer cellulóz alapú szigetelés korában a leépülés nehezen visszafordítható. Ennek eredményeként csökken a várható élettartam és nagyobb a kockázat túlterhelés esetén.
4. fájdalompont: „A terepi körülmények nem felelnek meg a labornak.”
Még egy jól megtervezett szigetelőrendszer is szenvedhet, ha gyenge a nedvességszabályozás, az olajtisztaság és a karbantartási rutin. Az olajszennyeződés és a víz behatolása csökkenti a dielektromos szilárdságot, és felgyorsítja a folyékony és szilárd szigetelés öregedését.
Valóságellenőrzés:A legtöbb szigetelési hibát nem egyetlen drámai hiba okozza. Kis kompromisszumok okozzák őket halmozás – anyagválasztás + vágási minőség + nedvesség + tökéletlen száradás + szennyeződés + működési feszültség. A cél a felhalmozás korai leállítása.
Az olajba merülő transzformátorban a folyékony szigetelés (olaj) és a szilárd szigetelés (papír/karton/kompozit) együtt működik. Az olaj áramlik a hűtésre és kitölti az üregeket; a szilárd szigetelés stabil távolságot, mechanikai szilárdságot és szabályozott dielektromos utakat biztosít. Ha jól csinálják, a rendszer ellenáll az elektromos igénybevételnek és a hőnek, miközben a tekercsek geometriáját évtizedeken át stabilan tartja.
A négy munkakör, amelyet specifikálni kell
A legtöbb vásárlási döntés könnyebbé válik, ha minden anyagcsaládot egy transzformátor „zónához” köt. Az alábbiakban egy praktikus térképet talál, amelyet a kiválasztás során használhatElektromos szigetelő anyagok az olaj típusú transzformátorokon.
Cellulóz alapú papírok
Cellulóz préslapok és transzformátorlapok
Termikusan javított cellulóz
Magas hőmérsékletű kompozitok
Használja ezt döntési parancsikonként. Nem helyettesíti a tervezési számításokat, de segít elkerülni a nyilvánvaló eltéréseket kiválasztásakorElektromos szigetelő anyagok az olaj típusú transzformátorokon.
| Anyagi család | Tipikus transzformátor használat | Erősségek | Vigyázat |
|---|---|---|---|
| Kraft papír | Rétegközi és ólomszigetelés, általános tekercselési alkalmazások | Jó olajimpregnálás, költséghatékony, bizonyított teljesítmény | A nedvességre való érzékenység, az öregedés felgyorsul a hővel és a szennyeződéssel |
| Krepp papír | Ólomcsomagolás, rugalmasságot igénylő formák | Alkalmas, összetett geometriákhoz alkalmas, olajos impregnálás után stabil | Tiszta kezelést igényel; a ráncok és törmelékek helyi stresszpontokat hozhatnak létre |

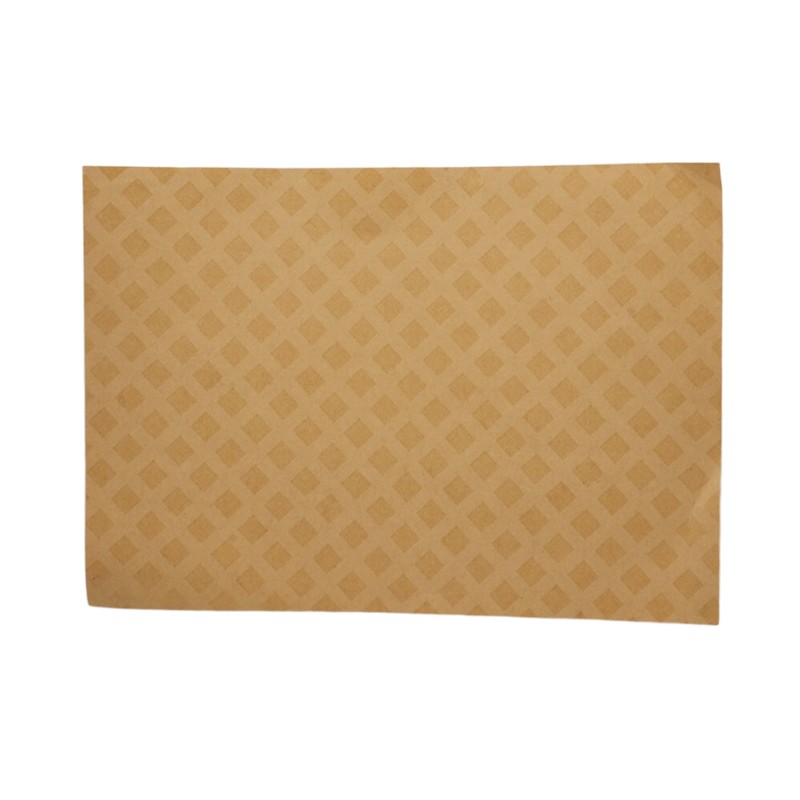

| Gyémánt pontozott papír | Fordulatos vagy réteges szigetelés, ahol a ragasztás/reteszelés segít | Javítja a tekercselés stabilitását, támogatja az egyenletes térközt | Folyamatfegyelem számít; a nem megfelelő szárítás vagy szennyeződés csökkenti az előnyöket |

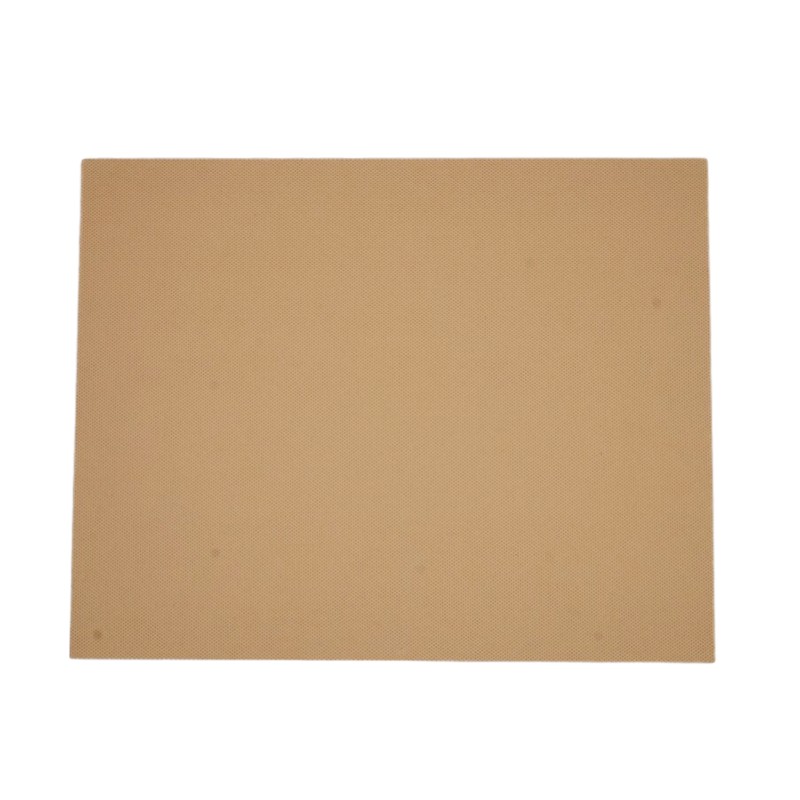

| Előre tömörített préslap | Sorompók, távtartók, végszigetelő részek, tartóblokkok | Mechanikai stabilitás, segít fenntartani a kritikus hézagokat | A sűrűség egyenletessége és a nedvesség szabályozása elengedhetetlen |
| Termikusan javított cellulóz | Magasabb hőmargójú papíralkalmazások | Jobb ellenállás a hőöregedés ellen a standard cellulóz opciókhoz képest | Továbbra is szigorú nedvességszabályozásra és tiszta olajfeldolgozásra van szüksége |
| Aramid alapú anyagok | Forróbb zónák vagy nagyobb termikus stabilitást igénylő kialakítások | Magasabb hőmérséklettűrés, igényes kivitelekhez jó | A költségeket, a tervezési kompatibilitást és a folyamatbeállításokat ellenőrizni kell |
| Üvegszál gyanta laminátumok | Szerkezeti szigetelő alkatrészek bizonyos transzformátor-architektúrákban | Erős mechanikai tulajdonságok, jó méretstabilitás | Az élek kidolgozása és tisztasága számít; erősítse meg az olajkompatibilitást és az alkalmazási határokat |
Íme egy munkafolyamat, amelyet polgárháború elindítása nélkül adhat át a beszerzési és összeszerelő csapatnak. Korán felteszi a megfelelő kérdéseket, még mielőtt elakadna a tekercsek átdolgozása vagy a részleges kisütés után az utolsó tesztek során.
1. lépés Határozza meg a működési feszültségeket közérthető nyelven
2. lépés A feszültségek lefordítása anyagszükségletté
3. lépés Írja meg a beszerzési specifikációkat, amelyek megakadályozzák a „hasonló” helyettesítéseket
Vevői tipp:Ha a szállító nem tudja elmagyarázni, hogyan viselkedik az anyaga szárítás és olajos impregnálás során, nem szigetelést veszel – bizonytalanságot veszel.
Kiválóan vásárolhatElektromos szigetelő anyagok az olaj típusú transzformátorokonés mégis gyenge teljesítménnyel végződik ha hagyományos csomagolópapírként vagy általános kartonként kezeli őket. Ezek a szabályok egyszerűek és olcsók, de megakadályozzák a költséges hibákat.
Raktár és csomagolás
Vágás és megmunkálás
Szárítási és olajos impregnálási gondolkodásmód
A szárítási lépés nem csak a nedvesség eltávolítása. Ezáltal a szilárd szigetelés készen áll az olaj egyenletes befogadására és az üregek elkerülésére. Az üregek azok, ahol a részleges kisülés szeret élni. Ha a folyamatot elsietik, a transzformátor átmegy a kezdeti teszteken, majd leromlik gyorsabb a szervizben.
A beszállítói kapcsolat drámaian gördülékenyebbé válik, ha igazodik ahhoz, hogy a „minőségi bizonyítékok” hogyan néznek ki. A homályos ígéretek helyett kérjen olyan dokumentációt, amely támogatja az ismételhetőséget.
Ha öntött alkatrészeket vagy egyedileg vágott szigetelő alkatrészeket vásárol, adja hozzá ezt a két kérdést: (1) Hogyan szabályozható a por a megmunkálás során? (2) Hogyan készülnek el az élek az elektromos feszültségkoncentráció csökkentése érdekében?
Ha valami elromlik, az idő gyorsan eltűnik – a gyártási ütemtervek csúsznak, az ügyfelek szállítási dátumai eltolódnak, és mindenki elkezdi az utolsó személyt hibáztatva, aki hozzáért a transzformátorhoz. Ez a rész segít gyorsan leszűkíteni a valószínű szigetelési tényezőket.
Gyakori tünetek és anyagi szintű gyanúsítottak
Ha egyetlen beszállítót szeretne, amely több szigetelési igényt is képes kielégíteni az olaj típusú transzformátorok építésénél, akkor egy koncentrált partnerrel A gyártó csökkentheti a minősítési munkaterhelést és javíthatja a projektek közötti összhangot.Suzhou Hanyao New Materials Co., Ltd. olyan portfóliót biztosít, amely az olaj típusú transzformátor alkalmazásokhoz általánosan használt szilárd szigetelőelemeket, valamint a gyártást lefedi és tesztelési támogatás, amely segíti a vásárlókat abban, hogy az anyagteljesítményt tételenként egységesen tartsák.
Amikor ez a legfontosabb
Cserélhető árucikkként való kezelése. Kis eltérések a sűrűségben, a nedvességtartalomban, a tisztaságban és a megmunkálási minőségben üregeket, éles feszültségpontokat és felgyorsult öregedést okozhat az olajos impregnálás után.
Nem mindig. Sok megbízhatósági probléma a nedvességszabályozásból, a szennyeződésből és a folyamatok fegyelméből adódik – nem csak a hőosztályból. A magasabb hőstabilitás segít, ha a tervezési hot-spot vagy a terhelési profil ezt kívánja, de ezt erős folyamatszabályozással kell párosítani.
A nedvesség csökkenti a dielektromos szilárdságot és felgyorsítja a szilárd szigetelés öregedését. Ez növeli a részleges kisülés kockázatát is a kedvezőtlen elektromos feltételek támogatásával, különösen akkor, ha a szárítás és az impregnálás nem optimalizált.
Kezdje a vastagság ellenőrzésével, a vizuális hibák szűrésével, a csomagolás sértetlenségével és a kötegdokumentáció felülvizsgálatával. A legfontosabb, erősítse meg a tárolási feltételeket és azt, hogy az anyagok mennyi ideig voltak kitéve az érkezés előtt. Az egyszerű fegyelem sok problémát korán elkap.
Szabályozza az élsimítást, tartsa tisztán a megmunkálást, távolítsa el a port, kerülje az éles sarkokat, és gondoskodjon a szárításról és az olajos impregnálásról alaposan az üregek elkerülése érdekében. A PD megelőzés kevésbé egy csodaanyagról szól, sokkal inkább a következetes végrehajtásról.
A legjobb transzformátorok nem a szerencsén múlnak, hanem olyan anyagokra támaszkodnak, amelyek megfelelnek a tervezés elektromos, termikus és mechanikai követelményeinek, és olyan eljárásokról, amelyek ezeket az anyagokat tisztán, szárazon és megfelelően impregnálva tartják. Amikor választaszElektromos szigetelő anyagok az olaj típusú transzformátorokona hibamegelőzési gondolkodásmóddal csökkenti az utómunkálatokat, megvédi a vizsgálati hozamokat, és javítja a hosszú távú megbízhatóságot a területen.
Ha szigetelőpapírokat, préslemezeket vagy öntött szigetelőelemeket választ egy olaj típusú transzformátor projekthez, és szeretne praktikus (nem általános) támogatás,lépjen kapcsolatba velünkfeszültségosztályával, kulcsméreteivel és alkalmazási megjegyzéseivel – akkor megtehetjük segít a megfelelő szigetelési rendszernek az építési és szállítási követelményeihez való igazításában.
