Ha egy motor meghibásodik, a kiváltó ok gyakran nem a réz vagy az acél – hanem a szigetelőrendszer, amely csendben feladta a hőt, a vibrációt, nedvesség, elektromos igénybevétel vagy vegyi expozíció. Ez a cikk elmagyarázza, hogyanElektromos szigetelőanyagok a motorokonkompletten működik rendszer (nem egyetlen lap vagy szalag), milyen fájdalommal szembesülnek a vásárlók és a karbantartó csapatok, és hogyan válasszunk olyan anyagokat, amelyek csökkentik az állásidőt, garanciális kockázat, és az előre nem látható utómunkálatok. Ezenkívül kap egy praktikus kiválasztási ellenőrző listát, a gyakori szigetelőanyagok összehasonlító táblázatát, és egy GYIK, amely a gyakori „mi történt? forgatókönyvek.
Elektromos szigetelőanyagok a motorokonMinden olyan nem vezető alkatrészt tartalmaz, amely megakadályozza, hogy az áram rossz irányba menjen. Ez nem csak a látható részeket jelenti, mint a résfólia és a fázispapír, hanem a szalagokat, hüvelyeket, ékeket, kötőzsinórokat, lakkokat, impregnálást is. gyanták és kompozitok, amelyek védik a tekercseket a motor teljes élettartama alatt.
A legnagyobb tévhit az, hogy a szigetelést egyetlen termékként kezelik. A valóságban a motor szigetelési teljesítménye akoordinált rendszer:
Ha anyagokat vásárol, motorokat épít, vagy karbantartást intéz, valószínűleg a következők közül legalább eggyel szembesült:
A gyakorlati megértésElektromos szigetelőanyagok a motorokonsegít megcélozni a valódi hibákat okozó tényezőket, tehát ott költi el a pénzt, ahol ez megakadályozza az állásidőt – nem ott, ahol csak az adatlapon néz ki jól.
Tekintse meg a motortekercset három védelmi rétegnek, amelyek mindegyike különböző feszültségtípusokkal rendelkezik:
Az anyagválasztásnak meg kell egyeznie a stresszprofillal. Például egy nedves környezetben lévő motorhoz erős nedvességállóságra és impregnálási minőség, míg a VFD-hajtású motorok előnyben részesíthetik a kisülési ellenállást és a robusztus fordulatszigetelést.
Az alábbiakban egy praktikus összehasonlító táblázat található, amely segít az anyagok és a használati esetek összeegyeztetésében. A legjobb választás a feszültség osztálytól, hőmérsékleti osztálytól, munkaciklus és a környezet.
| Anyag típusa | Tipikus formák | Erősségek | Vigyázat | Általános motoralkalmazások |
|---|---|---|---|---|
| Poliészter fólia kompozitok | Fólia, laminált, rugalmas lapok | Jó elektromos szilárdság, stabil vastagság, könnyű feldolgozás | Élek sérülése durva kezelés esetén; a hőmérsékleti határértékek a kompozit kialakítástól függenek | Résbetétek, fázisleválasztók, rétegközi szigetelés |
| Aramid papír kompozitok | Papír, laminátum | Nagy hőállóság, jó mechanikai teljesítmény | A költségek magasabbak lehetnek; tiszta feldolgozást igényel a legjobb tapadás/impregnálás érdekében | Magas hőmérsékletű motorok, nagy igénybevételű alkalmazások, igényes környezetek |

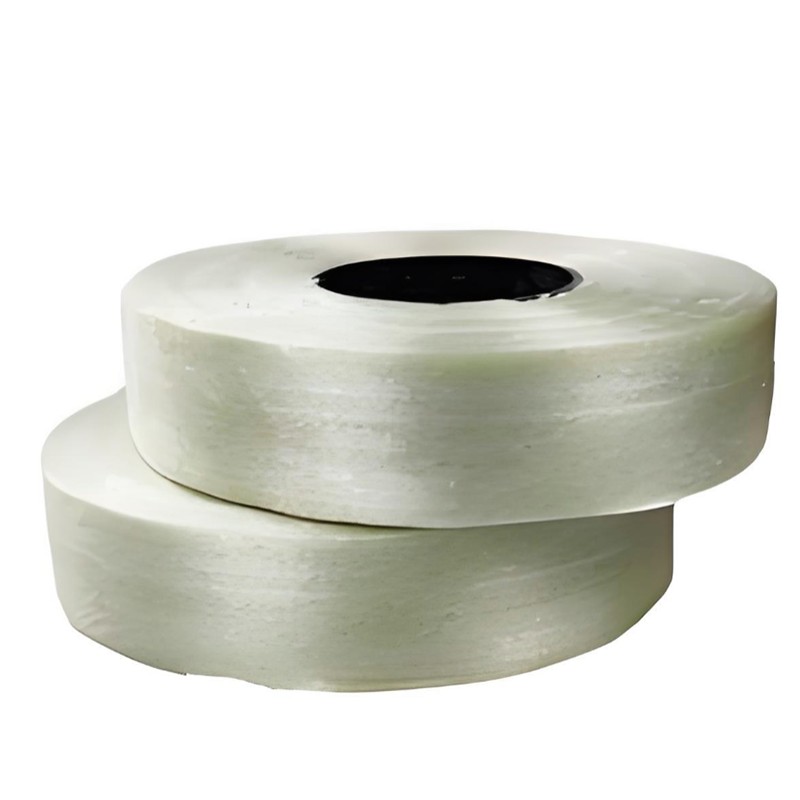

| Üvegszálas (gyantával) | Ujj, szalag, kendő | Kiváló hőállóság és mechanikai megerősítés | Csiszoló hatású lehet; megfelelő gyanta/lakk párosítást igényel | Ólomhuzal hüvely, végtekercselés megerősítés, kötés |
| Csillám alapú szigetelés | Szalagok, lapok, kompozitok | Kiemelkedő nagyfeszültségű teljesítmény és kisülési ellenállás | A feldolgozás bonyolultsága; vastagság és impregnálás szabályozása | Közép-/nagyfeszültségű tekercsek, kritikus szigetelési zónák |
| Impregnáló lakk/gyanta | Dip-and-bake lakk, VPI gyanta | Reteszeli a tekercseket, javítja a dielektromos szilárdságot, blokkolja a nedvesség útját | Folyamatérzékeny: a viszkozitás, a térhálósodási profil és a tisztaság meghatározó | Állórész impregnálás, végtekercselés stabilizálás, nedvességvédelem |

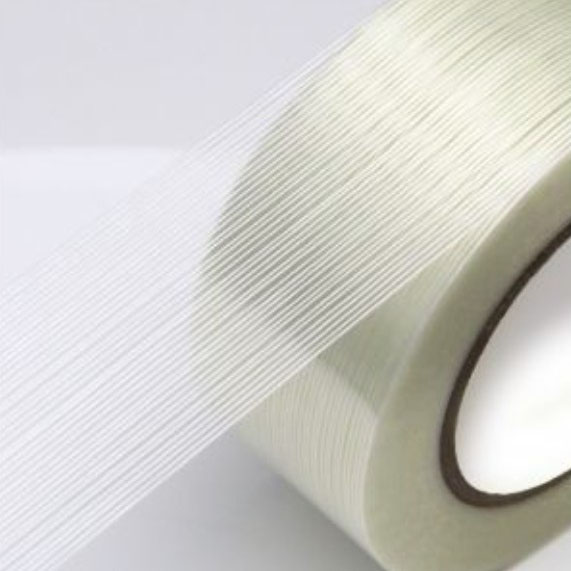

| Elasztomer / speciális szalagok | Szigetelő szalag, kötőszalag | Gyors felhordás, jó konformitás, célzott megerősítés | A ragasztó öregítése hő hatására; a lakkkal való kompatibilitás fontos | Ólomkimenetek, tekercsszalagozás, kopásvédelem |
A megbízható szigetelési kialakítás gyakran több anyagot is kombinál. Például egy robusztus résfólia párosítható fázispapírral és üvegszálas hüvely az ólomkimeneteknél, majd megfelelően kikeményedett lakkkal megerősítve. Ez az oka annakElektromos szigetelőanyagok a motorokonintegrált csomagként kell értékelni.
Itt van egy kiválasztási munkafolyamat, amelyet valóban használhat – akár új motort tervez, akár szigetelést cserél a javítás során.
Gyakorlati tipp:Ha inverteres motorokat üzemeltet, fordítson különös figyelmet a kanyarról-kanyarra robusztusságra és a kisülési ellenállásra. Egy motor áthaladhat alapvető hipotetesztek, és még mindig gyorsan lebomlanak, ha a feszültségemelkedési idők és az ismétlődő tüskék megtámadják a gyenge pontokat.
Sok vásárló stabil, megismételhető ellátási láncot is szeretne. Ez az a hely, ahol a szakosodott gyártóval való együttműködés csökkentheti a változékonyságot.Suzhou Hanyao New Materials Co., Ltd.a motorrendszerekben használt szigetelőanyagokra összpontosít, amelyek hasznosak lehetnek, ha szüksége van rá következetes vastagságszabályozás, megbízható feldolgozási viselkedés és különféle motorprofilokhoz illeszkedő anyaglehetőségek.
Egy erős bejövő ellenőrző program megakadályozza a későbbi fejfájást. Az alkalmazástól függően fontolja meg ezeket az ellenőrzéseketElektromos szigetelőanyagok a motorokon:
Ha tételenkénti eltérést lát, ne csak az anyagot okolja. Ellenőrizze a tárolási feltételeket (páratartalom és hőmérséklet), kezelést élek sérülései, valamint hogy a lakk viszkozitása és kötési profilja elsodródott-e az idő múlásával. A szigetelési teljesítmény rendkívül folyamatérzékeny.
A szigetelési hibák a terepen gyakran rejtélyesnek tűnnek, de általában néhány megismételhető mintára vezethetők vissza:
Ha csak egy dolgot javít ki:csökkenti az üregeket és a gyenge pontokat. Sok elektromos hiba kis légréseknél, éles széleknél vagy rosszul kötött rétegeknél kezdődik. A jobb impregnálás-ellenőrzés és a fegyelmezett összeszerelési gyakorlatok gyakran túlméretezett megbízhatóság-növekedést eredményeznek.
VásárolniElektromos szigetelőanyagok a motorokonkevesebb meglepetéssel, használja ezt az ellenőrző listát a szállítók összehasonlításakor vagy új anyag jóváhagyásakor:
A cél egyszerű: a szigetelésnek csökkentenie kell a teljes birtoklási költséget, nem csak a vételárat. Ha a szigetelést rendszerként kezeli, kevesebb „ma olcsó, holnap drága” döntést fog hozni.
Egyetlen paraméter (például hőmérsékleti osztály) alapján történő választás, figyelmen kívül hagyva a környezetet, a mechanikai igénybevételt és a gyártási folyamatot. Egy anyag lehet „magas hőmérsékletű”, de korán meghibásodhat a nedvesség, a vibrációs kopás vagy a gyanta gyenge kompatibilitása miatt.
A gyári tesztek gyakran igazolják az azonnali dielektromos szilárdságot, de a terepi hibákat gyakran az öregedési mechanizmusok okozzák – a hőciklus, szennyeződés, nedvesség behatolása és tekercselés. Ezek a problémák addig halmozódnak fel, amíg a szigetelési határ össze nem omlik.
Gyakran igen. A gyors feszültségemelkedési idők és az ismétlődő tüskék megterhelhetik a fordulatról-fordulóra szigetelést, és felgyorsíthatják a kisüléssel kapcsolatos károkat. A gyenge pontok megerősítése és az impregnálás minőségének javítása különösen fontossá válik.
Összpontosítson az élvédelemre és a szívósságra: válasszon jobb szakítószilárdságú betéteket, ellenőrizze a vágószerszámokat és a sorját, és ellenőrizze a rés széleit. Ellenőrizze a vastagság egyenletességét is, hogy elkerülje a „túl szoros a behelyezéshez” helyzeteket, amelyek károsodáshoz vezetnek.
Kérjen tipikus tűréstartományokat, tételek nyomon követhetőségi gyakorlatait, és útmutatást a folyamatok kompatibilitására vonatkozóan (vágás, formázás, impregnálás, kikeményedés). A teljes motorszigetelési rendszert ismerő beszállító segíthet megelőzni a rejtett meghibásodási módokat.
A motorok kemény életet élnek – a hő, a vibráció, az elektromos túlfeszültségek és a rendetlen környezet mind a szigetelés meghibásodásához vezet. A jó hír az A szigetelési problémák ritkán véletlenszerűek. Rendszerszemléletű Elektromos szigetelőanyagok a motorokon, javíthatsz a megbízhatóság, az utómunkálatok csökkentése és a minőség stabilizálása a gyártási tételekben és a javítási ciklusokban.
Ha segítségre van szüksége egy praktikus szigetelési csomag kiválasztásában a motor típusának és működési körülményeinek megfelelően, lépjen kapcsolatba velünkmegbeszélni a feszültségszintet, környezet, termikus célpont és folyamatmódszer – így a „működnie kell” helyett a „működik tovább”-ra válthat.
