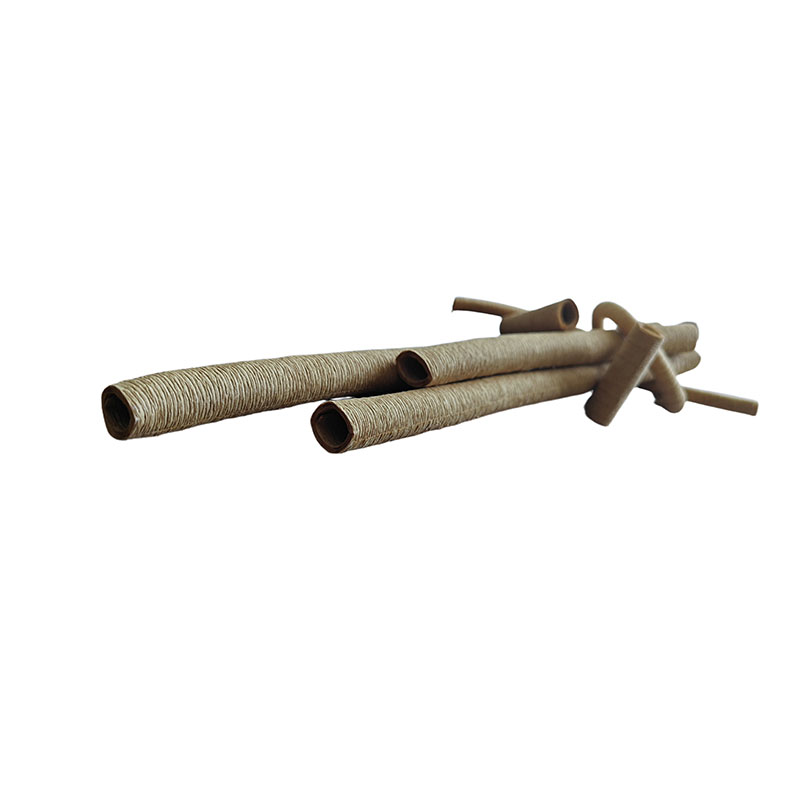

Az olajbemerítésű transzformátorok szerkezeti és működési megbízhatósága teljes mértékben a belső szigetelési hálózatuk integritásától függ. Amikor a nagyfeszültségű transzformátorok folyamatos hő- és elektromos feszültség alatt működnek, a belső vezetőknek rugalmas, nagy dielektromos korlátokra van szükségük, amelyek összeomlás nélkül meghajlanak. Elemezzük, hogyan aElektromos szigetelő krepp papírcső, gyártottaHanyao, a modern szilárd szigetelőrendszerek alapelemeként szolgál. Megvizsgáljuk nyersanyag-kémiáját, mechanikai viselkedését fizikai hajlítás során, kémiai kölcsönhatásokat a transzformátorolajjal, és specifikus gyártási paramétereket, hogy bemutassuk, hogyan maximalizálja a transzformátor élettartamát.
A nagyfeszültségű teljesítménytranszformátorok ingadozó elektromos mezőket, intenzív termikus ciklusokat és súlyos mechanikai erőket tapasztalnak rövidzárlati események során. Az aktív tekercsekből kilépő belső vezetékeknek és csatlakozóvezetékeknek összetett utakon kell haladniuk, hogy elérjék a kapocshüvelyeket.
A merev szigetelőanyagok használata ezen utak mentén jelentős működési sebezhetőséget okoz. A merev csövek gyakran megrepednek a mechanikai rezgések hatására, vagy az összeszerelés során eltorzulnak, ami helyi szigetelési hibához vezet. Ha rés képződik a szigetelőrétegben, részleges kisülések alakulhatnak ki, amelyek gyorsan lerontják a környező transzformátorolajat, és katasztrofális rendszerhibákat okoznak.
E fizikai kihívások leküzdésére a transzformátormérnökök nagy rugalmasságot írnak előElektromos szigetelő krepp papírcsőáltal előállítottHanyao. Ez a rugalmas alkatrész folytonos, rendkívül egyenletes dielektromos gátat biztosít, amely tökéletesen alkalmazkodik az ívelt belső vezetékekhez anélkül, hogy komoly fizikai igénybevétel hatására megrepedne vagy megtörne.
A hosszú távú teljesítmény egyElektromos szigetelő krepp papírcsőközvetlenül függ az alapanyagok tisztaságától. Bármilyen kémiai szennyeződés vagy maradék fehérítőszer a papír szerkezetében felgyorsítja a kémiai öregedést, ha forró transzformátorolajjal érintkezik.
Az idő előtti lebomlás megelőzésére aHanyaoA gyártóüzem ragaszkodik a prémium minőségű, fehérítetlen kénsavas puhafa cellulóz használatához. Ez a speciális alapanyag megőrzi hosszú, sűrű természetes cellulózszálait, ami a kész papírcső kivételes fizikai tulajdonságait adja:
• Nagy szakítószilárdság: A hosszú cellulózszálak egyenletesen osztják el a mechanikai terhelést a cső falán, lehetővé téve, hogy a kézi telepítés vagy gépi kezelés során ellenálljon a nagy feszültségnek.
• Kiváló szakítószilárdság: A fehérítetlen szerves struktúrák természetesen ellenállnak a szakadásnak és felhasadásnak, amikor nagy folyadékáramoknak vagy eltolódó mechanikai erőknek vannak kitéve a transzformátortartályon belül.
• Kémiai semlegesség: A fehérítő vegyszerek kiküszöbölése megőrzi a papír molekuláris stabilitását, így nem szabadul fel káros ionok vagy savas vegyületek, amelyek ronthatják a környező transzformátorolajat.
A használatának fő előnye egyElektromos szigetelő krepp papírcsőa szabványos merev papír vagy műanyag hüvely helyett kiváló rugalmassága. Ez a rugalmasság egy ellenőrzött kreppelési folyamatból fakad, amely mikroszkopikus ráncokat és hullámokat vezet be az alap szigetelőpapírba, mielőtt az egy csőbe tekerné.
Amikor egy technikus meghajlítja a csövet, hogy kövesse a szűk vezeték sugarát, a mikroszkopikus krepp ráncok a külső élen simán kitágulnak, hogy elnyeljék a húzófeszültséget. Ugyanakkor a belső sugár redői tisztán összenyomódnak. Ez a viselkedés lehetővé teszi, hogy a cső tökéletesen kerek belső átmérőt tartson fenn becsípődés vagy falszakadás nélkül, biztosítva, hogy a belső rézvezető teljesen szigetelt és védett maradjon a teljes ív mentén.
A szilárd cellulóz anyagok és a folyékony dielektromos olajok együttesen szigetelik az olajba merülő transzformátorokat. AElektromos szigetelő krepp papírcsőkulcsszerepet játszik ennek a kölcsönhatásnak a maximalizálásában.
A mikrokreppelt kialakítás lényegesen nagyobb felületet biztosít a papírcsőnek a lapos, szabványos nátronpapír hüvelyekhez képest. A transzformátor tartályába merülve a porózus papírszerkezetek szerves szivacsként működnek, nagy mennyiségű szigetelőolajat felszívva és megtartva. Ez az olajjal telített papírszerelvény blokkolja a folyadékban lévő nyomokban lévő szennyeződések által kialakított vezető utakat, késlelteti az anyag öregedését, és lehetővé teszi a rendszer számára, hogy ellenálljon a nagy elektromos térfeszültségeknek.
Mivel az olajjal telített krepppapír nagy mennyiségű olajat tart vissza közvetlenül a vezető felületén, megkönnyíti a hatékony hőelvezetést a forró rézvezetékektől. Ez a hűtőhatás csökkenti a transzformátor helyi üzemi hőmérsékletét, megvédve az A osztályú (105°C) szigetelőkeretet a hőtöréstől a csúcsterhelési időszakokban.
Az ipari transzformátorok gyártásához pontos méretmegfelelés szükséges, hogy a szigetelő alkatrészek tökéletesen illeszkedjenek a rézvezetékekhez. A kis méretbeli eltérések veszélyes belső hézagproblémákat okozhatnak.
Az alábbi specifikációs mátrix részletezi a szabványos műszaki tűréshatárokat, amelyeket az egész területen fenntartanakHanyaogyártósor.
| Strukturális paraméter | Kalibrált dimenzió metrika | Technikai tolerancia alapértéke |
| Belső átmérő (ID) | 4 mm-től 68 mm-ig terjed | A pontosság eltérése ± 0,5 mm |
| Falvastagság (T) | 1 mm-től 6 mm-ig konfigurálható | Egységes réteg alkalmazási feltételek |
| Külső átmérő (OD) | Számítása ID + 2T | Az egyéni konfigurációkkal arányos |
| Szabványos hossz | 1000 mm és 1500 mm közötti szakaszok | 20 mm-es hossz eltérés |
| Dielektromos szilárdság (T = 1) | Minimum 15 Kv-on igazolt | Szigorú olajmerítés mellett tesztelve |
| Dielektromos szilárdság (T = 1,5) | Minimum 20 Kv-on igazolt | Szigorú olajmerítés mellett tesztelve |
| Dielektromos szilárdság (≥ 2) | Minimum 35 Kv-on igazolt | Szigorú olajmerítés mellett tesztelve |
| Hőállósági minősítés | A osztályú (105°C) minősítéssel | Hosszú távú működési teljesítmény |
| Alapanyagforrás | Fehérítetlen kénsavas puhafa pép | Nyersanyag tisztaság nyomon követése |
A megbízható szigetelőelemek beszerzése elengedhetetlen a globális transzformátorgyártók számára, akiknek évtizedeken át kell garantálniuk a berendezések problémamentes működését.
által gyártott szigetelőanyagok minden tételeHanyaoszigorú minőségi vizsgálaton esik át. Globális ügyfelek kérésére anyagainkat rendszeresen benyújtjuk a független, harmadik fél CEMT laboratóriumához validálás céljából. Ez a vizsgálat igazolja a dielektromos szilárdságot, az olajkompatibilitást és a termikus stabilitást, biztosítva a szigorú nemzetközi teljesítményszabványoknak való megfelelést.
Suzhou városában található gyártóüzemünk mindössze 100 km-re található Sanghaj kikötőjétől. Ez a stratégiai földrajzi helyzet gyors szállítást és megbízható szállítási ütemezést tesz lehetővé nemzetközi vásárlók számára. Az érzékeny cellulóztermékek hosszú távú tengeri szállítása során történő védelme érdekében minden megrendelést biztonságosan csomagolnak nagy teherbírású, porálló kartondobozokba, hogy garantáltan teljesen szárazon és gyártásra készen érkezzenek.
Igen. Gyártóüzemünk automatizált hasító- és tekercselő gépekkel van felszerelve, lehetővé téve számunkra, hogy a normál méretű anyagokat egyedi belső átmérőre és falvastagságra dolgozzuk fel, az Ön speciális transzformátortervezési követelményei szerint.
A cellulóz anyagok természetesen felszívják a nedvességet, ami csökkenti az általános dielektromos szilárdságukat. Az optimális teljesítmény biztosítása érdekében a szigetelt magszerelvényt szabványos vákuumszárítási és olajos impregnálási cikluson kell átesni, mielőtt a transzformátort feltöltenék és lezárnák.
A szigetelőanyagok átfogó választékát kínáljuk, amely lehetővé teszi, hogy egyetlen konszolidált szállítmányban szerezzen be gyémántpontos papírt, elősajtolt préskartont, szigetelő nátronpapírt, poliészter fóliát, poliimid fóliát és többrétegű rugalmas laminátumot, mint az NMN, NHN és AMA.
A stabil belső szigetelés a nagyfeszültségű olajbemerítésű transzformátorok hosszú ciklusú és biztonságos működésének alapvető garanciája. A merev szigetelőhüvelyek könnyen szigetelés tönkremenetelhez vezethetnek a berendezés összeszerelése és hosszú távú működése során, mígHanyao elektromos szigetelő krepppapír csövektökéletesen megoldja a hajlítási szigetelés fájdalompontjait kiváló rugalmassággal, stabil dielektromos tulajdonságokkal és jó olajkompatibilitási tulajdonságokkal.
Professzionális szigetelőanyag-gyártási tapasztalattal alátámasztva,Hanyaotámogatja a teljes méretű testreszabást, a szigorú mérettűrés-ellenőrzést és a harmadik féltől származó minőségellenőrzést. Minden termék megfelel a nemzetközi transzformátoripari szabványoknak, és gyors, globális szállítási szolgáltatásokat nyújtunk a kiváló földrajzi logisztikai előnyökre támaszkodva. Kiváló minőségű vásárláshozElektromos szigetelő krepp papírcsőés kapjon professzionális elektromos szigetelési megoldást,lépjen kapcsolatba velünkmost ingyenes anyagmintákat és pontos testreszabott árajánlatot kaphat.
