Miért fontosabbak a szigetelőanyagok, mint azt a legtöbben gondolják?
Gondolj „szigetelőrendszerre”, ne „egyetlen anyagra”
Olajtranszformátorokban használt magszigetelő anyagok
Hogyan válasszunk anyagokat a valós működési feltételekhez
Összehasonlító táblázat: ahol az egyes anyagok a legjobban illeszkednek
Gyakori hibamódok és azok jelentése
Beszerzési ellenőrző lista: mit kell megkérdezni a beszállítóktól a vásárlás előtt
GYIK

Vázlat

Mit csinál valójában a szigetelés egy olajjal töltött transzformátor belsejében?
Az építőelemek: cellulóz, préskarton, korlátok, távtartók, magas hőmérsékletű korszerűsítések
Kiválasztási szabályok a hőmérséklet, a nedvesség, a feszültségfeszültség és a mechanikai erők alapján
Hogyan lehet észrevenni a korai öregedést, és elkerülni ugyanazt a hibát a javítás után
Vásárlási és minőségi ellenőrzések, amelyek csökkentik a kockázatot a telepítés előtt

Miért fontosabbak a szigetelőanyagok, mint azt a legtöbben gondolják?

A sok kezelő által megosztott fájdalom brutálisan egyszerű: a transzformátorok hajlamosak a lehető legrosszabbkor meghibásodni. És amikor megteszik, a kár ritkán „egyetlen rossz rész”. Ez általában egy láncreakció, amely a szigetelés öregedésével kezdődik:

Váratlan utak és leállások:a szigetelés addig gyengül, amíg egy túlfeszültség vagy forró pont meghibásodást nem okoz.
Ismétlődő hibák javítás után:csak az olaj vagy egy szigetelőlap cseréje nem javítja a mögöttes nedvesség-/hőtörténetet.
Növekvő karbantartási költség:a részleges kisülés, a szénkövetés és a szennyeződés felgyorsítja a kopást.
Csökkentett élettartam „normál” terhelés mellett:A magas környezeti hőmérséklet, a harmonikusok és a túlterhelési ciklusok csendesen öregíthetik a cellulózt.

Más szóval,Elektromos szigetelő anyagok olaj típusú transzformátorokonnem háttérrészletek, hanem a transzformátor „életfenntartói”. Válasszon jól, és vásároljon éveket. Válassz rosszul, és veszel bajt.

Gondolj „szigetelőrendszerre”, ne „egyetlen anyagra”

Az olaj típusú transzformátorok réteges védelemre támaszkodnak. Minden réteg más-más feladatot lát el, és a legjobb eredmények akkor érhetők el, ha az anyagok olajjal kompatibilisek, üzemi hőmérsékleten stabilak és elég erősek ahhoz, hogy túléljék a mechanikai igénybevételt.

Amit a szigetelőrendszernek el kell érnie:

Elektromos elválasztás:megakadályozza a felvillanást a fordulatok, rétegek, tekercsek és a mag között.
Hőtűrés:ellenáll a hőöregedésnek a forró pontokon és a túlterhelési időszakokban.
Nedvesség szabályozás:maradjon szárazon, és kerülje a dielektromos szilárdság víz által okozott veszteségét.
Mechanikai stabilitás:ellenáll a rövidzárlati erőknek, a vibrációnak és a szállítási kezelésnek.
Olaj kompatibilitás:kerülje a duzzadást, a rétegvesztést vagy az olajkémiai anyagok szennyezését.

Gyakorlatias gondolkodásmód: ha egy darabot cserél (papírtípus, préslap vastagság, ragasztómintázat, távtartó geometria), ellenőrizze, hogy ez a változás milyen hatással van a száradási időre, az olajimpregnálásra, a hézagokra és a mechanikus szorítónyomásra. Ez az, ahol sok „papíron jól nézett ki” projekt oldalra megy.

Olajtranszformátorokban használt magszigetelő anyagok

Az alábbiakban felsoroljuk az olajjal töltött kiviteleknél leggyakrabban használt szigeteléscsaládokat. A pontos anyagjegyzék a feszültségosztálytól, a tekercsszerkezettől, a hőosztály céljától és a gyártási módszertől függ – de ezek az építőelemek újra és újra megjelennek.

Cellulóz alapú szigetelőpapír (nátronpapír, kábelpapír, krepppapír):széles körben használatos fordulatról-fordulóra és rétegszigetelésre a száraz és olajjal impregnált erős dielektromos teljesítmény miatt. A krepp formátumok nyújtanak nyúlást és alkalmazkodóképességet a vezetékekhez és a szabálytalan formákhoz.

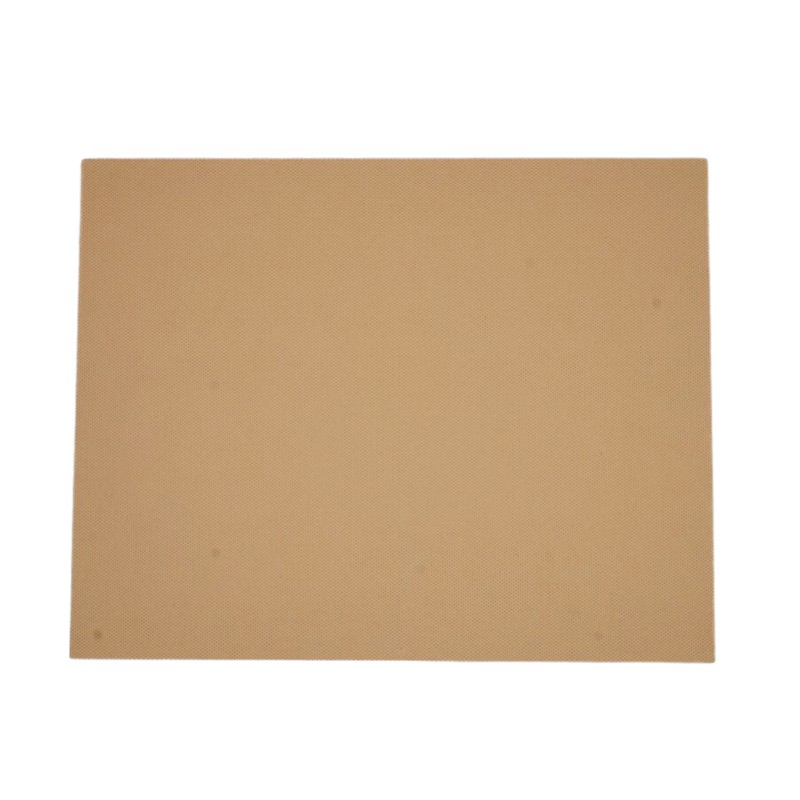

Préskarton (cellulóz préskarton, laminált karton):korlátokhoz, távtartókhoz, véggyűrűkhöz és olajcsatornákhoz használt vastagabb szerkezeti szigetelés. Mechanikai támaszt és stabil hézagokat biztosít – kritikus fontosságú, ha a transzformátor látja a rövidzárlati erőket.
Merev akadályelemek (henger/sorompólemez szerkezetek):elektromos térelosztás szabályozására használják, különösen a nagyobb feszültségű kiviteleknél. A megfelelő akadálygeometria csökkentheti a helyi feszültséget és a részleges kisülés valószínűségét.
Olajjal impregnált szigetelőegységek:a legtöbb cellulózanyag elektromosan sokkal erősebbé válik ellenőrzött szárítás és olajos impregnálás után. A folyamat minősége (nedvességcél, vákuumprofil, olajtisztaság) legalább annyira számít, mint az alapanyag.

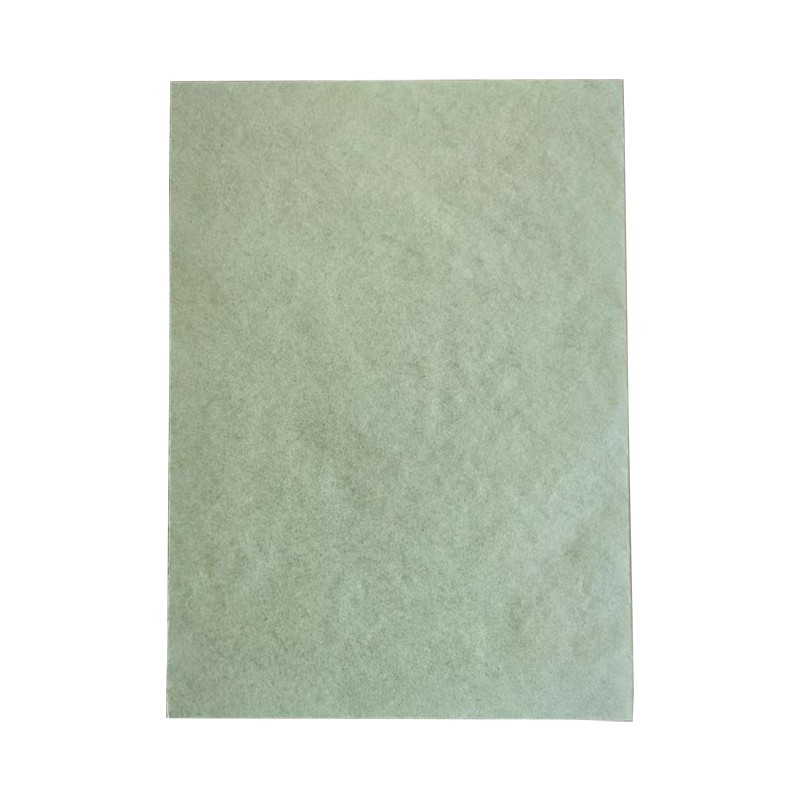

Magas hőmérsékletű korszerűsítő anyagok (aramid papír, hibrid laminátumok):akkor használható, ha a forró pont hőmérséklete magasabb, vagy gyakoriak a túlterhelési ciklusok. Ezeket az anyagokat gyakran azért választják, hogy javítsák a termikus határt és lassítsák az öregedést keményebb igénybevétel mellett.
Ragasztómintás szigetelőpapírok (pl. pontozott/rombuszmintás):a tekercsrétegek stabilizálására szolgál az összeszerelés és a működés során. A cél az ellenőrzött ragasztás az olajáramlás akadályozása vagy a nedvességre szorult zsákok létrehozása nélkül.

Ha működését magas környezeti hő, gyakori terhelési ciklusok vagy korlátozott karbantartási időszakok jellemzik, vegye figyelembe, hogy az anyagválasztás nem csak a dielektromos szilárdságon múlik „ma”. Ez az öregedési rátáról szól az évek során.

Hogyan válasszunk anyagokat a valós működési feltételekhez

Íme a választás egyszerű módjaElektromos szigetelő anyagok olaj típusú transzformátorokonanélkül, hogy a marketinges állítások csapdájába esne: kezdje a tényleges stresszprofillal, ne a katalógussal.

1) Hőmérséklet és túlterhelés viselkedése

Ha gyakori túlterhelésre számít, előnyben részesítse a termikus tartalékot és a stabil tulajdonságokkal rendelkező anyagokat magasabb forró pontok hőmérsékletén.
Ha a transzformátor az év nagy részében „melegen” működik, a cellulóz öregedési sebessége lesz a fő élettartam-korlátozó.
Anyagadatokat kérjen olajjal impregnált körülmények között, ne csak szárazlabor számokat.

2) Nedvességveszély és szárítási gyakorlati tudnivalók

A nedvesség a csendes gyilkos: csökkenti a dielektromos szilárdságot és felgyorsítja a papír öregedését.
A vastag préslap hosszabb ideig szárad. Ha a gyártási vagy javítási ütemterv szűkös, tervezze meg reálisan a szárítási ciklust.
Részesítse előnyben azokat az anyagokat és szerkezeteket, amelyek lehetővé teszik az olaj keringését, és kerülje a „lezárt zsebeket”, ahol a nedvesség csapdába kerülhet.

3) Mechanikai feszültség és rövidzárlati erők

A rövidzárlatok deformálhatják a tekercseket; a szigetelésnek érintetlenül kell tartania a hézagokat, amíg minden mozogni próbál.
Használjon olyan préslemezt és távtartót, amely támogatja a befogást és ellenáll az idő múlásával történő kúszásnak.
Ha a szállítási vibráció aggodalomra ad okot, a ragasztott réteg szigetelés csökkentheti az elmozdulást – de csak akkor, ha nem zárja el az olajcsatornákat.

4) Elektromos feszültségeloszlás

A szigetelés vastagsága önmagában nem a teljes történet; geometria és terepminősítés.
A sorompók és hengerek segítenek a feszültség szabályozásában a tekercsek végein és keresztben, ahol gyakran előfordulnak elektromos mezőcsúcsok.
Ha részleges ürítési problémái vannak, ellenőrizze a távolságokat, az éles peremeket és a szennyeződés forrásait – nem csak az anyagminőséget.

Ha praktikus parancsikont szeretne: ha a hibák folyamatosan ismétlődnek, az általában nedvesség + hő + szennyeződés együtt hat. A jobb szigetelésválasztás (és a jobb folyamatszabályozás) megtöri ezt a háromszöget.

Összehasonlító táblázat: ahol az egyes anyagok a legjobban illeszkednek

Anyagi család	Tipikus alkalmazások	Legfontosabb erősségek	Vigyázat
Cellulóz szigetelőpapír	Fordulatos és réteges szigetelés	Kiváló dielektromos teljesítmény szárazon és olajjal impregnálva; költséghatékony	Nedvességre érzékeny; az öregedés hővel és oxigénnel felgyorsul
Krepp papír (cellulóz)	Ólomszigetelés, szabálytalan részek becsomagolása	Nyújtható és rugalmas; csökkenti a ráncokat és a réseket	Még mindig nedvességre érzékeny; jó impregnálást igényel
Préskarton / laminált karton	Sorompók, távtartók, véggyűrűk, olajcsatorna szerkezetek	Mechanikai támaszték + szigetelés; segít fenntartani a távolságokat stressz alatt	Hosszabb száradási idő; vastagság és sűrűség befolyásolja a feldolgozást
Sorompó/henger szerkezetek	Terepvezérlés, nagy igénybevételű régiók	Javítja az elektromos feszültségeloszlást; csökkenti a helyi kibocsátás kockázatát	Design-érzékeny; a rossz geometria beszoríthatja az olajat vagy éles feszültségpontokat hozhat létre
Aramid papír / magas hőmérsékletű szigetelés	Magas hőtartalékú kialakítások, durva munkaciklusok	Jobb teljesítmény magasabb hőmérsékleten; hosszabb élettartamot biztosít hő alatt	Magasabb költség; meg kell erősítenie az olajkompatibilitást és a folyamat illeszkedését
Ragasztó mintás kötőpapírok	Rétegstabilitás, összeszerelési kényelem	Csökkenti a váltást; javíthatja a tekercselés robusztusságát	Ha túl van ragasztva, csökkentheti az olajáramlást és lassíthatja a száradást

Gyakori hibamódok és azok jelentése

Ha valaha kérdezted: „Miért nem sikerült, amikor az olajtesztek rendben voltak?” - nem vagy egyedül. A szigetelési hibák a kiváltó eseményig rejtőzhetnek. Íme olyan minták, amelyek gyakran valós okokhoz kapcsolódnak:

Carbon nyomkövető jelek:gyakran összefügg a szennyeződéssel, nedvességgel vagy helyi túlmelegedéssel, amely vezető utakat hozott létre.
Részleges váladékozási tünetek:jelezheti az éles peremeket, a rossz impregnálásból eredő üregeket vagy a korlátok/végterületek közelében lévő feszített hézagokat.
Törékeny papír vagy elsötétült szigetelés:általában termikus öregedésre, oxigén expozícióra vagy hosszan tartó magas forró pont hőmérsékletre utal.
A tekercs deformációja hiba után:a mechanikai erők meghaladták a tartóképességet; távtartó/nyomólap kialakítása és befogása az elsődleges gyanúsított.
Ismétlődő meghibásodás „ugyanazon a területen” javítás után:azt jelenti, hogy a kiváltó okot (nedvesség, szennyeződés, geometria) nem távolították el.

Helyi tipp:A hibaelhárítás során ne kezelje a szigetelést passzívnak. Kérdezd meg: „Hol van a legnagyobb elektromos feszültség?” és „Hol van a legforróbb pont?” Ez a két hely magyarázza a legtöbb ismétlődő meghibásodást.

Beszerzési ellenőrző lista: mit kell megkérdezni a beszállítóktól a vásárlás előtt

A szigetelőanyagok „vastagság és ár” alapján történő vásárlása így rejtett kockázatot rejt magában a transzformátorba. Ezzel az ellenőrző listával csökkentheti a meglepetéseket:

Olajkompatibilitás és impregnálási viselkedés:kérdezze meg, hogyan viselkedik az anyag vákuumszárítás és olajfeltöltés után.
Nedvességi csomagolás és kezelési útmutató:ellenőrizze a lezárt csomagolást, az eltarthatósági időt és az ajánlott felnyitási eljárásokat.
Sűrűség és mechanikai adatok (préslapokhoz/távtartókhoz):ezek az ütésállóság és a rövidzárlati robusztusság.
Méretstabilitás és tűrések:különösen gátlapokhoz, hengerekhez és megmunkált alkatrészekhez.
Konzisztencia a tételek között:kérje a köteg nyomon követését, hogy csökkentse az „azonos specifikációk, eltérő teljesítmény” fejfájást.
Egyedi átalakítás támogatása:vágás, formázás, hornyok, letörések és készlet-ellátás csökkentheti az összeszerelési hibákat.

Ha gyártáshoz vagy felújításhoz szigetelést vásárol, a transzformátor-összeállítás valóságát ismerő beszállítóval való együttműködés lerövidítheti az átfutási időt és az utómunkálatokat.Suzhou Hanyao New Materials Co., Ltd.támogatja az olaj típusú transzformátor szigetelőanyag-ellátását, és átalakított alkatrészeket és megfelelő anyagkészleteket tud biztosítani a szokásos tekercs- és gátszerkezetekhez.

GYIK

1. kérdés: A transzformátor szigetelése leginkább a dielektromos szilárdságról szól?

A dielektromos szilárdság elengedhetetlen, de a hosszú távú megbízhatóság ugyanúgy függ a termikus öregedéstől, a nedvesség viselkedésétől és a mechanikai stabilitástól. Egy anyag tesztelhető a laboratóriumban, és még mindig meghibásodik a használat korai szakaszában, ha felfogja a nedvességet, deformálódik a szorítás hatására, vagy gyorsabban lebomlik forró pontok hőmérsékletén.

2. kérdés: Miért okoz annyi problémát a nedvesség az olaj típusú transzformátorokban?

A nedvesség csökkenti a dielektromos szilárdságot és felgyorsítja a cellulóz öregedését. Az elektromos feszültségeloszlás megváltoztatásával és a követés ösztönzésével növeli a részleges kisülés esélyét is. A trükkös rész az, hogy a nedvesség beszorulhat a vastagabb alkatrészekbe, hacsak a szárítást és az impregnálást nem megfelelően végzik el.

Q3: Mikor érdemes megfontolni a magas hőmérsékletű szigetelés korszerűsítését?

Fontolja meg a frissítést, ha a hot-spot hőmérséklete magas, túlterhelések gyakoriak, a környezeti hőmérséklet zord, vagy a transzformátornak megbízhatóan kell működnie minimális állásidővel. A magas hőmérsékletű anyagok extra hőtartalékot és lassú öregedést biztosíthatnak, de illeszkedniük kell az olaj-impregnálási folyamathoz és a tervezési hézagokhoz.

4. kérdés: Miért hibásodik meg néhány javított transzformátor gyorsan?

Sok gyorsan ismétlődő hiba azért történik, mert a javítás a tüneteket célozza meg (olajcsere, látható sérült terület), de nem a kiváltó okot: nedvességeloszlást, szennyeződési forrásokat, az elektromos feszültséget koncentráló geometriai problémákat vagy a tekercs mozgását lehetővé tevő meggyengült mechanikai támasztékokat.

5. kérdés: Mi a legegyszerűbb módja a szigetelési kockázat csökkentésének a beszerzés során?

Kezelje a szigetelést rendszerként: kérjen egyenletes tételminőséget, ellenőrizze a csomagolást a nedvesség elleni védelem érdekében, ellenőrizze a kompatibilitást a szárítási és olajimpregnálási lépésekkel, és győződjön meg arról, hogy a mechanikai tulajdonságok megfelelnek a transzformátor által tapasztalt erőknek. A megfelelő beszállító segíthet abban, hogy az anyagokat a tervezéshez igazítsa ahelyett, hogy találgatna.

Egy gyors műveleti ellenőrzőlista, amelyet ma is használhat

Erősítse meg a legmelegebb üzemi hónapot és a tipikus túlterhelési mintát.
Nedvességkockázat feltérképezése: tárolási feltételek, helyszíni kezelés és szárítási képesség.
Tekintse át a mechanikai támasztékokat: távtartó kialakítása, szorítónyomás és szállítási vibráció.
Győződjön meg arról, hogy a kiválasztott szigetelés támogatja az olajáramlást (hűtés), és nem hoz létre beszorult zsebeket.
Kérjen minden egyes tételhez nyomon követhetőségi és következetességi dokumentációt.

Ha értékeledElektromos szigetelő anyagok olaj típusú transzformátorokonúj építések vagy felújítások esetén az anyagillesztés és a folyamatkompatibilitás kismértékű javulása több éves élettartamot eredményezhet.

MonddSuzhou Hanyao New Materials Co., Ltd.az Ön transzformátortípusa, feszültségosztálya, hot-spot elvárásai és a szükséges szigetelési alkatrészek – éslépjen kapcsolatba velünkhogy megvitassák a projektje számára megfelelő anyaglehetőségeket és szállítási módokat.
